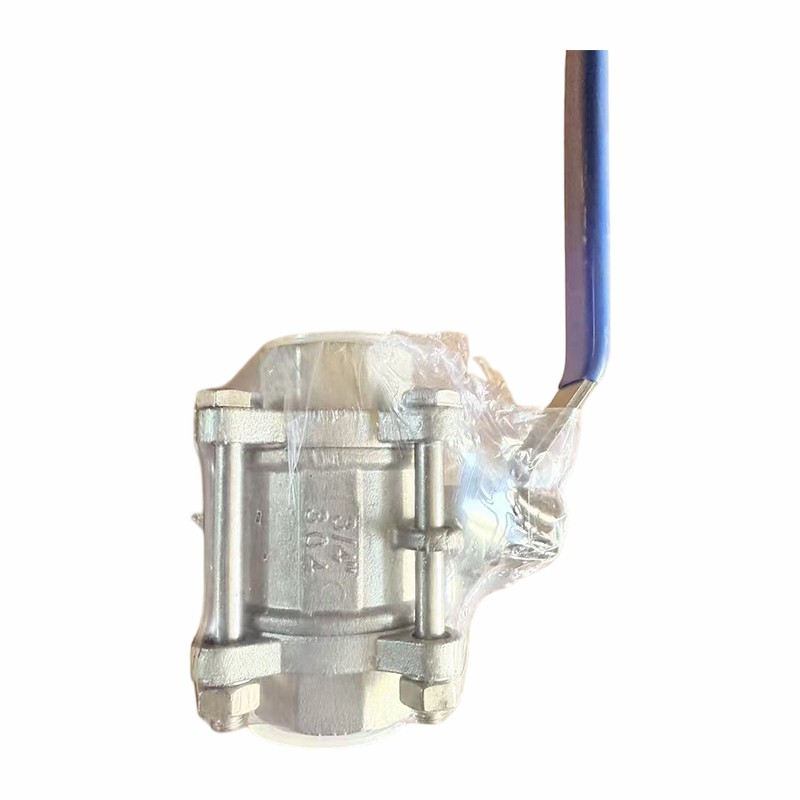

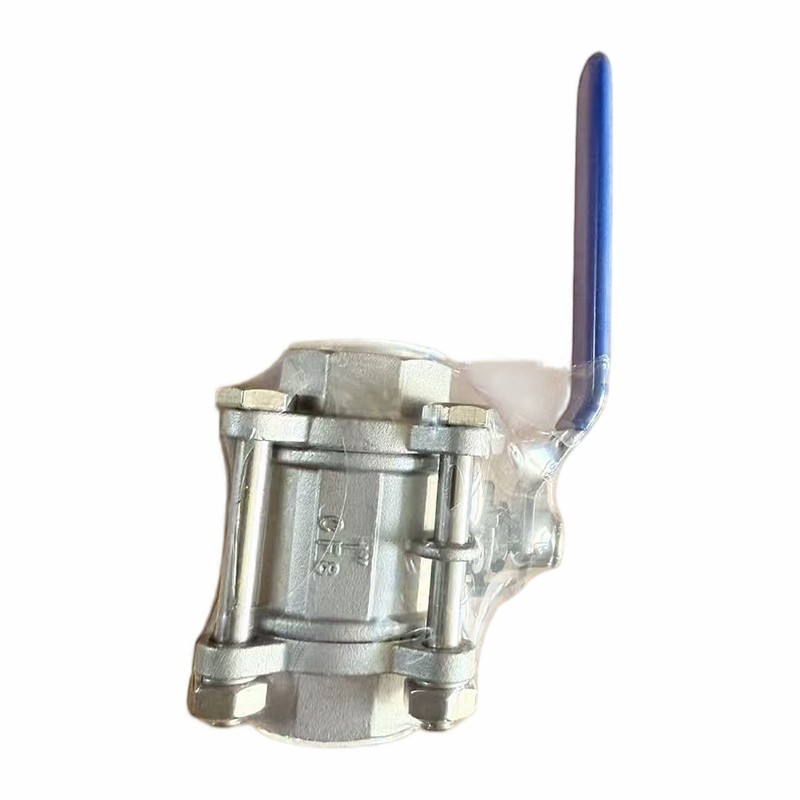

שסתום כדור 3 חלקים עם הברגה
סוס העבודה הרב-תכליתי והשירות עבור חובה תעשייתית כללית
הכדור שלנו בן 3 חלקים הוא אחד מעיצובי השסתומים הפופולריים והמעשיים ביותר ליישומים תעשייתיים כלליים, מכסה גדלים מ-1/2 אינץ' עד 12 אינץ' (DN15 עד DN300). הוא נמצא בשימוש נרחב במפעלי תהליכים, טיפול במים ותרחישים שונים של צינורות תעשייתיים, תוך טיפול אמין במים, נפט, גז, קיטור וכימיקלים מאכלים עדין. עיצוב הקדח המלא- שלו מבטיח התנגדות זרימה נמוכה במיוחד במהלך בקרת הפעלה/כיבוי.
הוא כולל כדור בן 3 חלקים עם קצוות מאוגנים: הגוף המרכזי מכיל את הכדור והמושב, בעוד ששני חלקי הקצה נושאים את חיבורי האוגן. עיצוב זה משיג איזון מצוין בין ביצועים, קלות תחזוקה וגמישות בהתקנה, מה שהופך אותו לבחירה מעשית וחסכונית עבור צינורות תעשייתיים.
עיצוב עמיד לשירות תובעני
גוף שסתום הליבה מיוצר באמצעות יציקת השקעה מדויקת, עם חומרים אופציונליים הכוללים פלדת פחמן WCB, CF8 (פלדת אל חלד 304), CF8M (נירוסטה 316) וסגסוגת 20, המאפשרים חוזק ועמידות בפני קורוזיה המותאמים לתנאי הפעלה ספציפיים. הכדור והגבעול עשויים מפלדת אל-חלד 304/316 או פלדת פחמן בציפוי -כרום, ועיצוב הקידום המלא- מבטיח שהקוטר הפנימי של נתיב הזרימה מתאים לצינור, וממזער את אובדן הלחץ.
חומרי המושב כוללים PTFE, RPTFE, ניילון ו-PEEK, עם אטמי מתכת זמינים ליישומים-בטמפרטורה גבוהה. מושבי PTFE מתאימים לטמפרטורות הנעות בין -20 מעלות ל-200 מעלות, בעוד שחומרי איטום אחרים יכולים להתמודד עם טמפרטורות גבוהות אף יותר. הקצוות המצוידים עומדים בקפדנות בתקני ANSI B16.5 Class 150/300, DIN ו-JIS, מה שמאפשר שילוב חלק בצינורות קיימים. מבנה שלושת-החלקים מוברג יחד, ויוצר מכלול חזק ועמיד בפני דליפות. כל מוצר נבדק על פי תקני התעשייה כגון API 6D ויכול להתמודד בצורה מהימנה עם דירוגי לחץ של Class 150, 300 ו-600.
יכולת תחזוקה והתאמה ללא תחרות
היתרון המרכזי של מבנה שלושת-החלקים טמון בקלות התחזוקה שאין שני לו: בעת החלפת מושבי שסתומים, ניקוי או ביצוע תחזוקה אחרת, אין צורך לפרק את כל הצינור. כל שעליך לעשות הוא להסיר את הברגים המחברים, וניתן להסיר את גוף השסתום המרכזי כמכלול, בעוד שחלקי קצה האוגן נשארים מחוברים לצינור, מה שמפחית משמעותית את זמן ההשבתה בתחזוקה.
יתר על כן, ניתן להחליף או לסובב בקלות את חלקי הקצה משני הצדדים כדי להתאים אותם לתקני אוגן שונים ולמידות פנים-ל-פנים, מה שמספק גמישות גבוהה לשינוי צינור. עבור מפעלים שמעדיפים קלות תחזוקה, מעוניינים לצמצם את מלאי חלקי החילוף, ומחפשים גמישות בהתקנה, שסתום כדור מלא-עם קדח מלא-זה הוא פתרון מוכח ומחיר יעיל-.
|
פָּרָמֶטֶר |
מִפרָט |
|
בְּנִיָה |
שלושה-חלקים, גוף מוברג וקצוות מאוגנים |
|
חומר גוף |
WCB, CF8 (304), CF8M (316), Alloy 20 וכו'. |
|
כדור וגזע |
304/316 SS, פלדת פחמן מצופה כרום |
|
חומר מושב |
PTFE, RPTFE, ניילון, PEEK, מתכת (לטמפ' גבוהה) |
|
סוג יציאה |
יציאה מלאה (קימה מלאה) |
|
תקן אוגן |
ANSI B16.5 Class 150/300, DIN, JIS |
|
דירוג לחץ |
כיתה 150, 300, 600 |
|
טווח טמפרטורה |
-20 מעלות עד 200 מעלות (עם PTFE), גבוה יותר עם מושבים אחרים |
|
טווח מידות |
1/2 אינץ' עד 12 אינץ' (DN15 עד DN300) |
